隨著智能駕駛技術的快速迭代與普及，高級駕駛輔助系統（ADAS）已成為新能源汽車的核心賣點。從感知環境的毫米波雷達、激光雷達到洞察秋毫的高清攝像頭（8MP+），海量數據需要通過高速鏈路穩定傳輸至域控制器，這對車輛的電子電氣架構、可靠性及安全性提出了極致要求。在此背景下，風華高科憑借在車載無源元件領域的前瞻布局與深厚積淀，推出一站式PoC解決方案，旨在為汽車電子客戶掃清設計障礙，筑牢ADAS系統可靠性的基石，深度賦能汽車智能化演進。

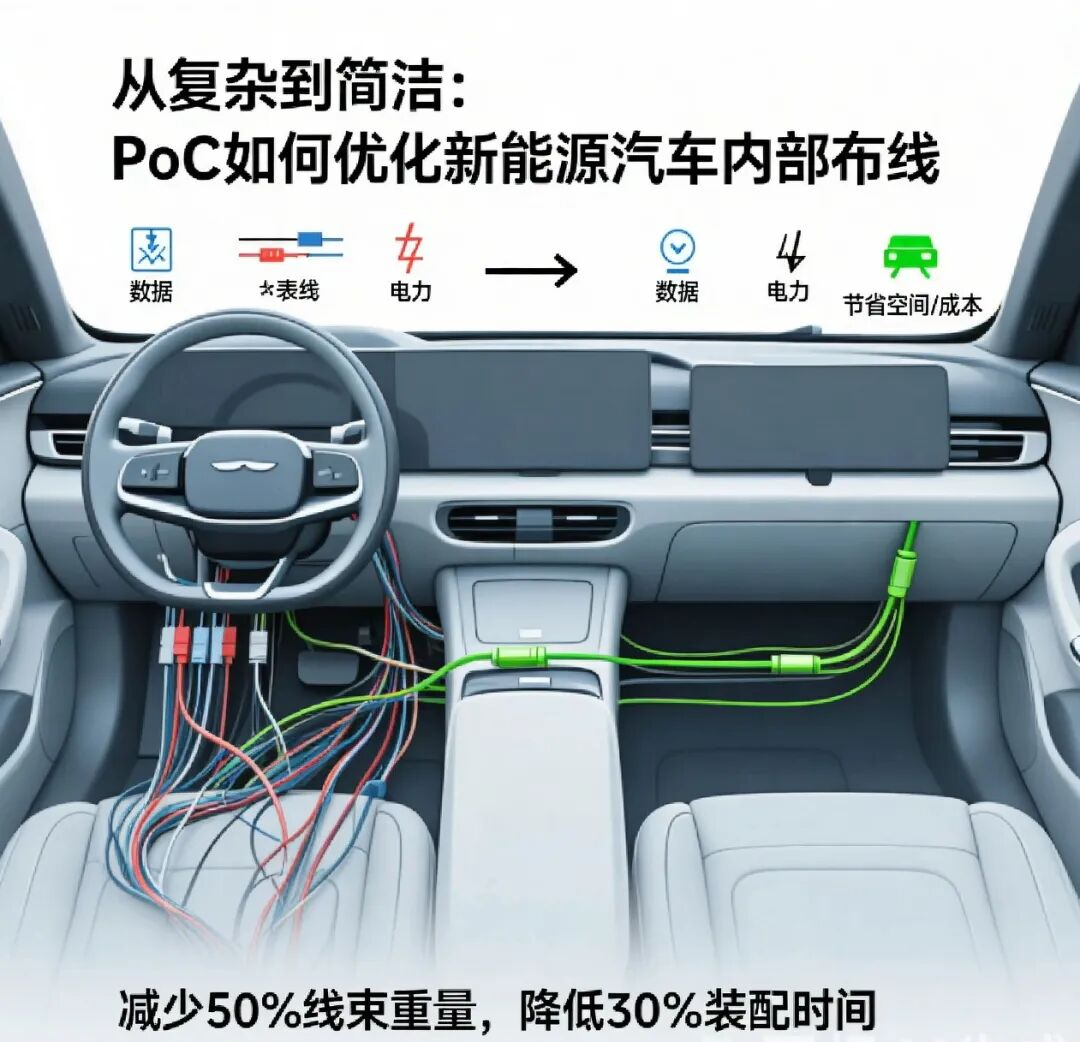

圖1 PoC應用在新能源汽車中的優勢

PoC布線背后的復雜挑戰

在車載攝像、安防監控、工業視覺等領域的迅猛發展中，同軸電纜供電（Power over Coax, PoC） 技術因其一根線纜同時傳輸數據與電力的巨大優勢，已成為降本增效的主流選擇。然而，這種“一線兩用”的便利布線方案背后，是極高的技術復雜性和設計挑戰：

?選型難：PoC電感需在較高的頻率且極寬的頻帶內保持盡可能高的阻抗以隔離數據信號，同時對直流電源保持極低DCR以減少供電損耗。理論參數與實際性能往往差異明顯，選型如“盲人摸象”。

?兼容差：GMSL、FPD-Link、HSMT等主流芯片協議層出不窮，各協議對S參數頻率響應要求各異，方案難以通用，設計周期長。

?測試繁：鏈路性能高度依賴S參數、TDR等專業測試來驗證，許多團隊缺乏設備與經驗，調試效率低下。

?整改慢：一旦板卡測試失敗，推倒重來的改板成本高昂，項目周期被迫延長，錯過市場窗口。

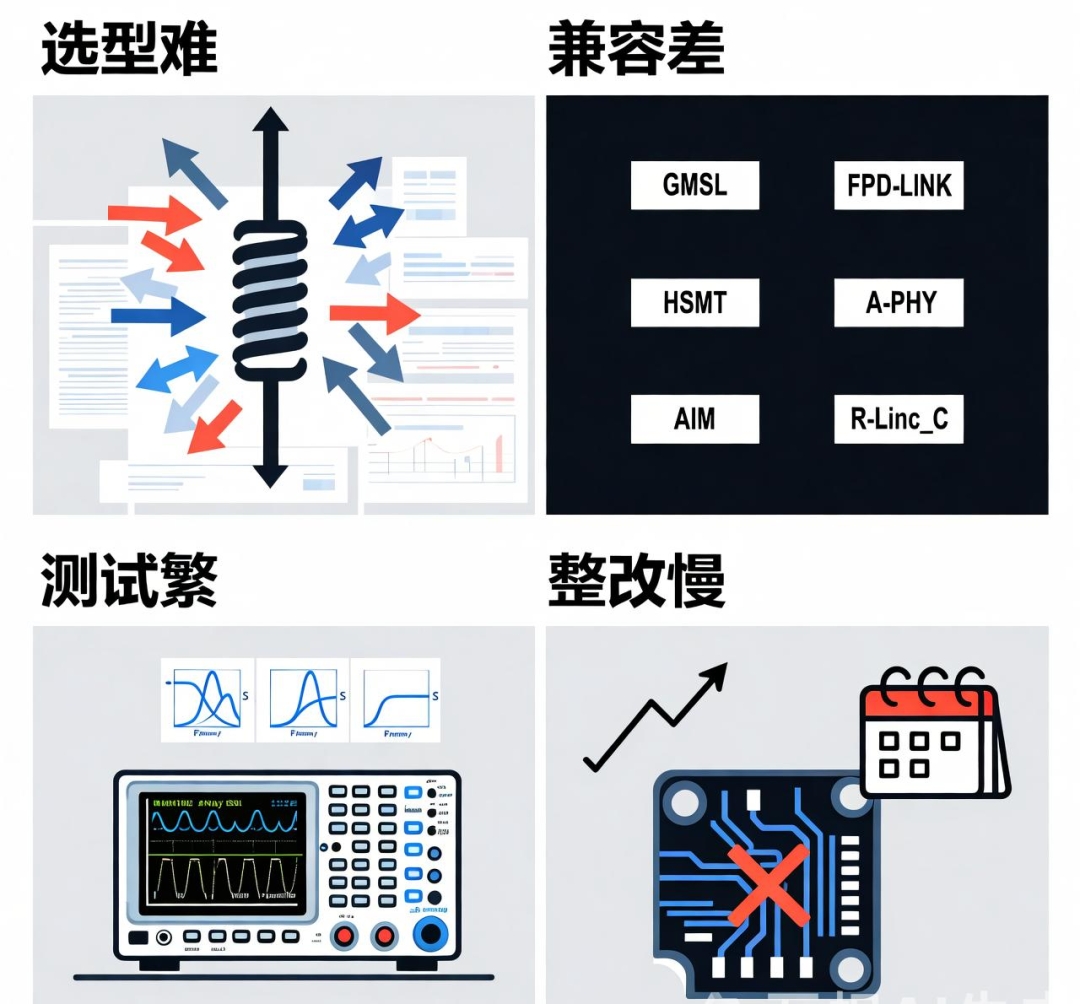

圖2 PoC設計挑戰

高性能PoC元件提供四大技術支持

風華高科作為國內無源元件龍頭企業，不僅提供高性能PoC阻容感產品，更構建了覆蓋產品全周期的技術服務體系，致力于從預研、選型、設計、測試到整改的全流程賦能，為客戶提供遠超元器件產品本身的增值服務。

?賦能一：開放實測數據庫，讓選型“有數可依”

風華向客戶全面開放PoC全系列電感及配套電容電阻的實測數據庫，提供詳盡的單體S參數測試數據及阻抗-頻率特性曲線。客戶可基于實際曲線精準選型，避免基于經驗準則的反復試錯，從源頭保障信號完整性。

?賦能二：主流協議方案預研，讓設計“有案可循”

針對主流芯片協議，風華應用工程師團隊已提前完成方案預研與驗證。現成的方案庫可提供在-40℃—105℃環境、300mA-800mA電流等各種嚴苛條件下的成熟PoC應用方案，目前覆蓋以下六大常見協議標準：

?GMSL1 / GMSL2 / GMSL3

?FPD-LINK3 / FPD-LINK4

?HSMT

?A-PHY

?AIM

?R-Linc_C

直接參考成熟方案，可大幅降低設計風險，縮短研發周期。

圖3 風華PoC覆蓋以上六大常見協議標準

?賦能三：定制化方案開發，讓成本與性能“雙優”針對特殊需求，無論是特定協議、PoC階數、尺寸、電流或環境溫度要求，風華應用工程師團隊提供定制化方案開發服務，覆蓋鏈路仿真選型 →評估測試板驗證 →測試報告輸出的完整流程。

圖4 PoC方案設計流程

科學流程保障方案滿足所有性能指標，同時實現成本最優。

?賦能四：板級實測與不改板整改，讓問題“藥到病除”

對客戶成品PCBA，風華應用工程師團隊提供專業S參數和TDR測試及數據分析服務，精準定位問題。即使PCBA設計已固定，測試不通過，也能在不改板的前提下，通過定制化PoC方案匹配，嘗試滿足協議要求，提供高效“風華PoC整改解決方案”。

從問題定位到解決方案的應用案例

應用案例：某頭部安防企業車載環視系統攝像頭模組PoC方案定制整改

?痛點：圖像傳輸不穩定，概率出現花屏或死機。

?風華方案：

?板級實測：S參數測試發現施加直流電流后40MHz-90MHz、500MHz頻段插入損耗超標；

?精準定位：FPDLINK3對插入損耗要求嚴苛，但原方案電感采用疊層磁珠，施加直流電流后阻抗-頻率特性變化較大，導致超標；

?定制方案：通過仿真選型及上板測試驗證，匹配高飽和、尺寸不變、S參數裕量充足的定制PoC方案；

?驗證結果：信號穩定傳輸，花屏和死機現象消除，無需改板，幫助客戶節約成本、快速量產。

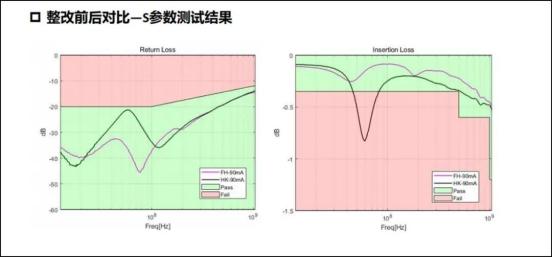

圖5 整改前后S參數對比（FH為整改后曲線，HK為整改前曲線）

通過風華PoC方案全方位技術支持，客戶可實現：

?研發提速：方案預研庫、定制開發服務可將設計周期縮短；

?成本優化：精準選型與科學整改，避免批量失敗與改板損失；

?客戶信任：提供精確測試數據及可靠性保障，增強客戶合作信心。

在智能網聯汽車技術競爭日益激烈的今天，PoC阻容感已從基礎“被動元件”升級為“鏈路性能關鍵決定者”。風華高科依托雄厚的產品應用技術底蘊，為合作伙伴提供“選型-設計-測試-整改”全鏈路賦能，助力客戶產品性能臻于至善。
